Станции финишного озонирования - СОВ-М ТРИОТРОНИК®

НАЗНАЧЕНИЕ: Обеззараживание озоном подготовленной к розливу питьевой негазированной воды непосредственно перед подачей на блок розлива, в соответствии с общемировыми надлежащими практиками (GMP) и рекомендациями Международной ассоциации производителей бутилированной воды (IBWA).

КАК РАБОТАЕТ СТАНЦИЯ

Подготовленная к розливу вода, подается в контактную емкость станции озонирования.
Насыщение воды озоном происходит в циркуляционной петле при помощи специального циркулирующего насоса и эжектора. Датчик озона непрерывно измеряет концентрацию озона в воде, циркулирующей через емкость. Блок автоматики управляет заполнением емкости, анализирует сигналы и управляет подачей озона так,  чтобы его концентрация находилась в диапазоне 0,2 – 0,4 мг/л в соответствии с рекомендациями IBWA.
Озонированная вода из контактной емкости отбирается отдельным насосом на блок розлива.

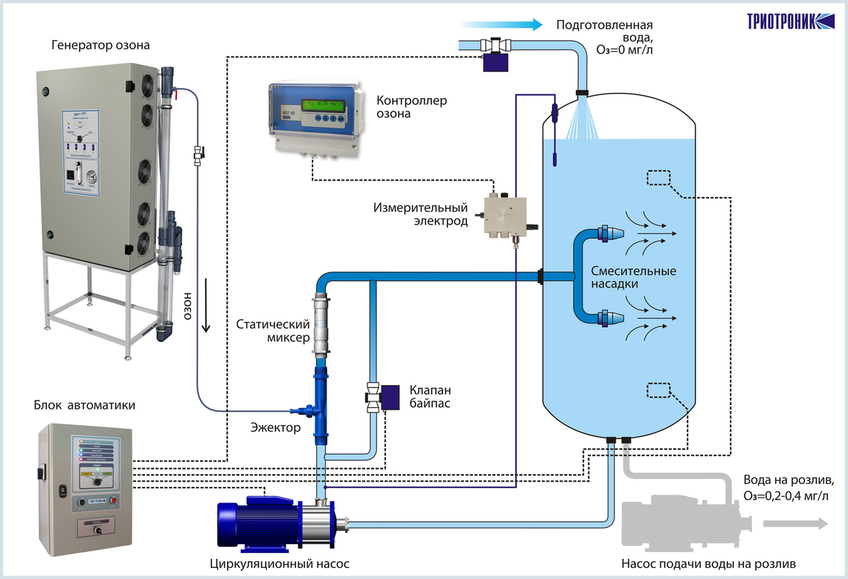

Схема





ПРЕИМУЩЕСТВА СОВ-М/ ТРИОТРОНИК ®

  • Конструкция и алгоритм автоматики исключают «мертвые зоны», проскок не обработанной воды и передозировку озона;
  • Узлы и комплектующие от лучших производителей;
  • Вы получаете готовое к подключению отлаженное изделие, экономя время и исключая ошибки самостоятельного подбора и монтажа оборудования.


КОМПЛЕКТАЦИИ СТАНЦИЙ ФИНИШНОГО ОЗОНИРОВАНИЯ СОВ-М/ТРИОТРОНИК ®:

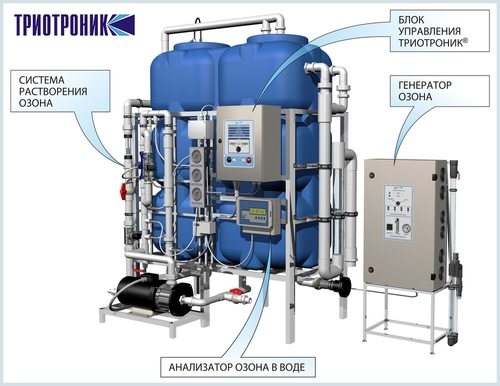

Схема.

Оборудование собирается в 4-х базовых комплектациях:

  • СОВ-М/ТРИОТРОНИК® ХХХХХ ORP Стандарт
  • СОВ-М/ТРИОТРОНИК® ХХХХХ OZ Стандарт
  • СОВ-М/ТРИОТРОНИК® ХХХХХ ORP Премиум
  • СОВ-М/ТРИОТРОНИК® ХХХХХ OZ Премиум

ХХХХХ – производительность линии, в л/ч - от 2000 до 50000

По согласованию с заказчиком поставляются индивидуальные комплектации.


Исполнение

ORP Стандарт

OZ Стандарт

ORP Премиум

OZ Премиум

Тип измерителя озона в воде Датчик окислительно-восстановительного потенциала, показания в мВ Амперометрический датчик озона в воде, показания в мг/л Датчик окислительно-восстановительного потенциала, показания в мВ Амперометрический датчик озона в воде, показания в мг/л
Блок синтеза озона

Генератор озона с керамическим диэлектрическим барьером и высокочастотным модулем питания, рабочий газ – кислород 88-92% от встроенного кислородного концентратора.

Гарантия 12 мес.

Генератор озона DG с 2-х сторонним покрытием электродов в озон-генерирующей ячейке – технология Double Quartz, рабочий газ – кислород 88-92% от встроенного медицинского кислородного концентратора.

Гарантия 36 мес.

Камера смешения Из пищевого полиэтилена Из нержавеющей стали 304
Циркулирующий насос Из пищевой нержавеющей стали 304, с озоностойким уплотнением из материала EPDM Из пищевой нержавеющей стали 316, с озоностойким уплотнением из материала Viton
Трубная обвязка Трубы и фитинги ПВХ, запорная арматура из нержавеющей стали 304 и 316
Рамы Нержавеющая сталь 304

Триотроник® 10000 ORP

Триотроник® 10000 ORP

комплектация «стандарт»
10 000 л/ч

Триотроник® 20000 OZ

Триотроник® 20000 OZ

комплектация «стандарт»
20 000 л/ч

Триотроник® 45000 ORP

Триотроник® 45000 ORP

комплектация «премиум»
45 000 л/ч

Триотроник® 18000 OZ

Триотроник® 18000 OZ

комплектация «премиум»
18 000 л/ч
